Surround View 360° zum Nachrüsten für PKW und LKW

Surround View 360° zum Nachrüsten: Vogelperspektive und Einzelansichten für präzises Rangieren, Einparken und enge Situationen – ideal, wenn Spiegel/Rückfahrkamera im Nahbereich nicht reichen.

• Neu: Manöver-Aufzeichnung auf microSD – Du hast die letzten Rangier-/Parkaktionen gespeichert (z. B. mit 32 GB).
• Neu: Kalibrierung einfacher mit Klebeband am Boden + Kartons als Marker/Hindernisse (Klebeband ist kostenlos im Set dabei; eigene Kartons möglich).
• Wichtig: Der Einbau ist der größte Aufwand – wir klären das vorab kurz, damit es planbar wird.

Einbau realistisch planen (60 Sekunden)

• 1) Anzeige/Monitor: Wo soll das Bild hin? (vorhandener Monitor / Integration / Nachrüstung)
• 2) Fahrzeug & Kabelwege: PKW/Transporter/LKW/Wohnmobil entscheidet über Aufwand.
• 3) Ziel: Rangieren im Alltag, Umbau/Sonderfahrzeug oder Flotte/Standard?

Einbau/Kompatibilität anfragen Mehr erfahren

Kurz & ehrlich: Einbauaufwand und Kosten sind fahrzeugabhängig. Vorab klären spart Fehlkauf und Werkstatt-Frust.

Surround View 360°: Rundumsicht im Nahbereich – mit Aufzeichnung und einfacher Kalibrierung

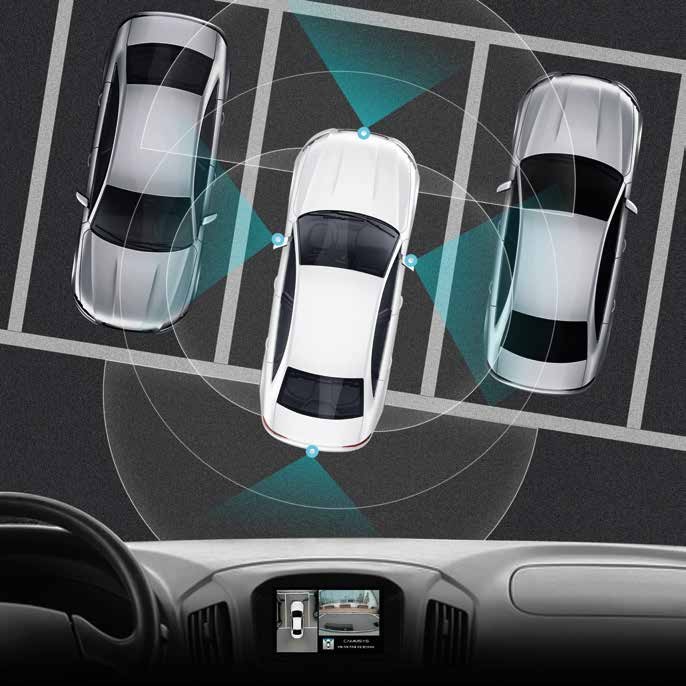

Dieses System ist dafür gebaut, den Nahbereich rund ums Fahrzeug sichtbar zu machen: Bordsteine, Poller, Ecken, seitliche Kanten – genau dort, wo man im Alltag Schäden verursacht. Du bekommst eine Vogelperspektive und kannst zusätzlich in Einzelansichten wechseln, je nachdem was gerade wichtig ist (Front/Heck/Seite).

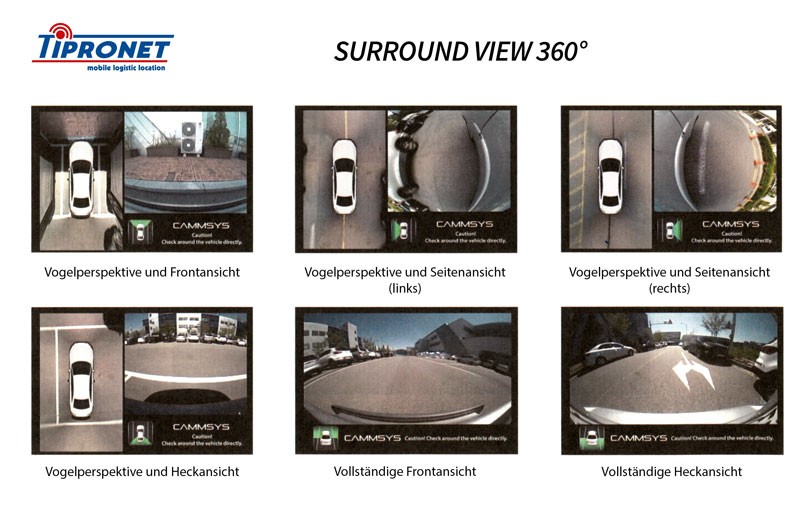

Ansichten & Nutzen in der Praxis

• Vogelperspektive (360°): Übersicht beim Rangieren, Einparken, engen Durchfahrten.
• Einzelansichten: je nach Situation schnell auf Front/Heck/Seite umschalten.
• Heckkamera: kann zusätzlich als Rückfahrkamera genutzt werden.

Neu: Manöver-Aufzeichnung auf microSD

Du hast nicht nur Live-Bild, sondern auch die letzten Manöver auf der Speicherkarte. Das ist besonders hilfreich für:

• Klärung & Nachvollziehbarkeit: „Was ist beim Rangieren passiert?“
• Training/Standard: Manöver nachvollziehen und Abläufe verbessern.
• Fuhrpark: einheitlicher Umgang mit Rangieren und engsten Situationen.

Speicher: microSD, z. B. 32 GB. (Je nach Betriebsprofil werden Aufnahmen im Loop überschrieben.)

Hinweis (realistisch): Bei Daueraktivierung wäre theoretisch auch eine 360°-Nahbereich-Parküberwachung möglich. Ob das sinnvoll ist, hängt am Einbau, der Stromversorgung und dem gewünschten Betriebsprofil ab.

Neu: Kalibrierung einfacher mit Klebeband + Kartons

Die Kalibrierung ist praxisnah gelöst:

• Klebeband wird am Boden aufgeklebt (Kalibrierband ist kostenlos im Set enthalten).
• Kartons dienen als Marker/Hindernisse (eigene Kartons sind möglich).

Vorteil: weniger Spezialzubehör, schnellerer Ablauf und im Alltag leichter umzusetzen.

Einbau: der wichtigste Punkt (und so wird er planbar)

Surround View ist kein „Stecker rein“. Es sind mehrere Kameras, Kabelwege und eine saubere Integration zur Anzeige. Der Einbau sollte durch eine Fachwerkstatt erfolgen. Damit das Ergebnis stimmt, lohnt sich eine kurze Vorklärung.

Bewährter Ablauf

1. Vorklärung: Fahrzeugtyp, vorhandener Monitor/Anzeige, gewünschte Umschaltung/Bedienung.
2. Montage: Positionen Front/Heck/Seiten festlegen, Blickwinkel sauber ausrichten.
3. Verkabelung: Kabelwege planen, schützen und sauber verlegen; Zentraleinheit platzieren.
4. Kalibrierung: Band am Boden + Kartons als Marker, einmal korrekt – dann passt die Vogelperspektive.
5. Abnahme: Vogelperspektive + Einzelansichten testen, Rangier-Test, Kabelschutz prüfen.

Einbau/Kompatibilität vorab klären

Werkstatt-Checkliste (zum Kopieren)

Wenn Du das Set in einer Werkstatt einbauen lässt, kannst Du diese Punkte 1:1 weitergeben. Das spart Rückfragen und macht den Einbau planbarer:

• Anzeige/Monitor: Wo wird das Bild dargestellt? (vorhandener Monitor, Integration, Nachrüst-Display)

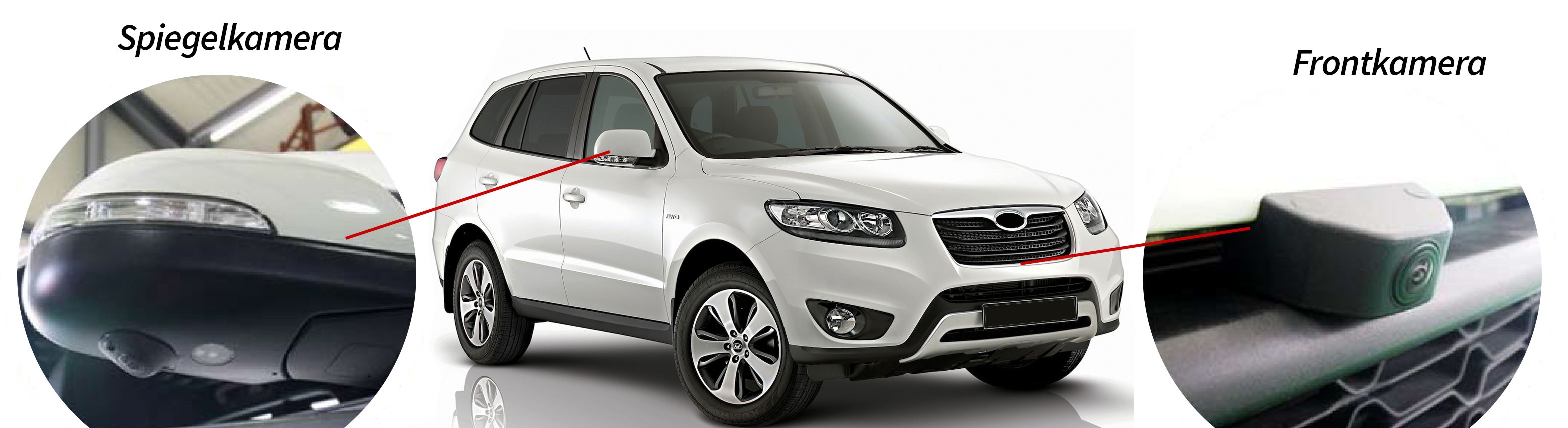

• Einbauorte Kameras: Front/Heck/Seite – Montagepunkte festlegen, Blickwinkel prüfen, Schutz vor Wasser/Steinschlag beachten.
• Kabelwege: sichere Durchführungen, Scheuerschutz, Hitzeschutz, keine Quetschstellen (Tür-/Klappenbereiche beachten).
• Zentraleinheit: geschützter, servicefreundlicher Platz; Zugriff für spätere Prüfung/Updates.
• Signale: Rückwärtsgang-Signal (falls genutzt), Blinker-Signal links/rechts (je nach Funktionsumfang/Schaltung).
• Strom: stabile Versorgung, abgesichert; Klärung, ob Dauerbetrieb vorgesehen ist (Einfluss auf Stromkonzept).
• Kalibrierung: Fläche vorbereiten, Kalibrierband am Boden aufkleben; Kartons als Marker/Hindernisse positionieren; Kalibrierung durchführen und Ergebnis prüfen.
• Testfahrt/Rangiertest: Vogelperspektive + Einzelansichten in realer Rangiersituation prüfen.
• Aufzeichnung (microSD): Karte einsetzen (z. B. 32 GB), Aufnahmemodus prüfen, Loop-Verhalten testen.
• Abnahme/Übergabe: kurze Einweisung, wo die wichtigsten Einstellungen sind (Umschaltung, Aufzeichnung, SD-Karte).

Lieferumfang

• Haupteinheit

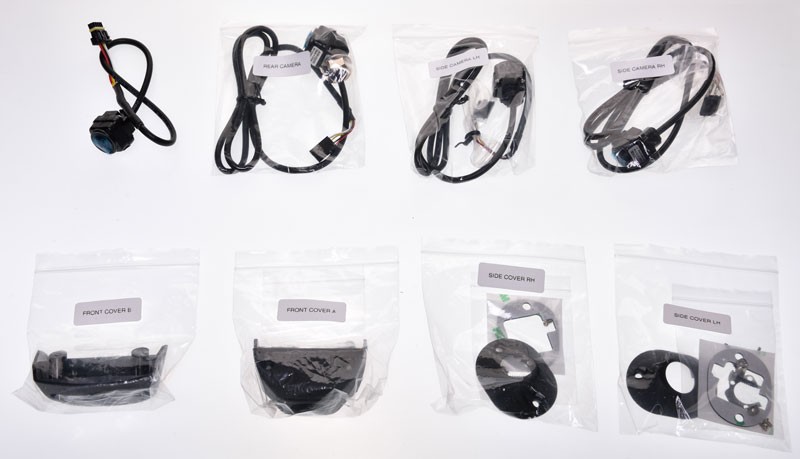

• Frontkamera
• Heckkamera
• 2 Seitenkameras (links/rechts)
• Front-Cover (zwei Varianten)
• Cover für Seitenkameras
• Fernbedienung
• Infrarot-Antenne
• Installationshilfen

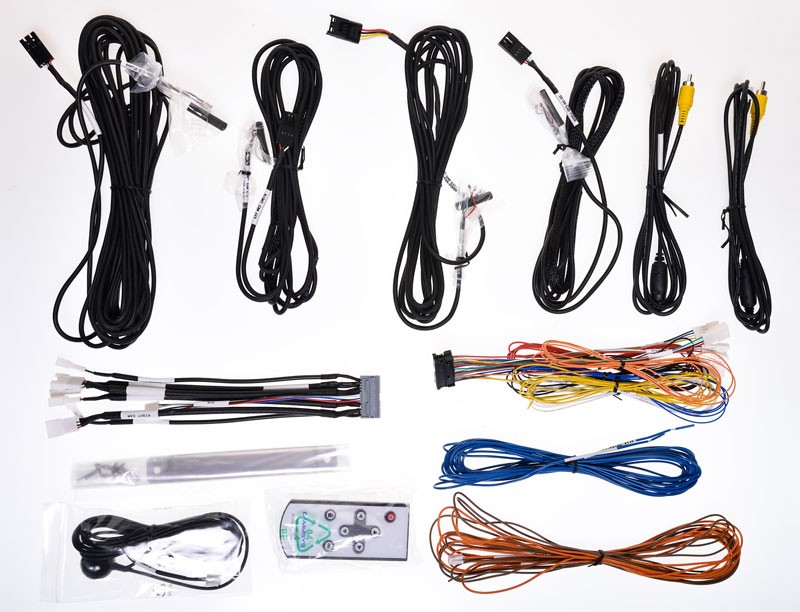

• Stromkabel (ca. 2 m)
• Interface-Kabel (ca. 20 cm)
• Blinker-Kabel (ca. 4 m + 4 m)
• 2x CVBS-Kabel (ca. 2 m)
• Video-Anschlusskabel (ca. 20 cm)
• Verlängerungskabel für Frontkamera (ca. 4 m)
• Verlängerungskabel für Heckkamera (ca. 8 m)
• Verlängerungskabel linke Seitenkamera (ca. 3,5 m)
• Verlängerungskabel rechte Seitenkamera (ca. 3,5 m)
• Rückwärtsgang-Kabel (ca. 7 m)
• Kalibrierband (kostenlos im Set)
