Objekte orten. Und das Abnehmen des Trackers erkennen.

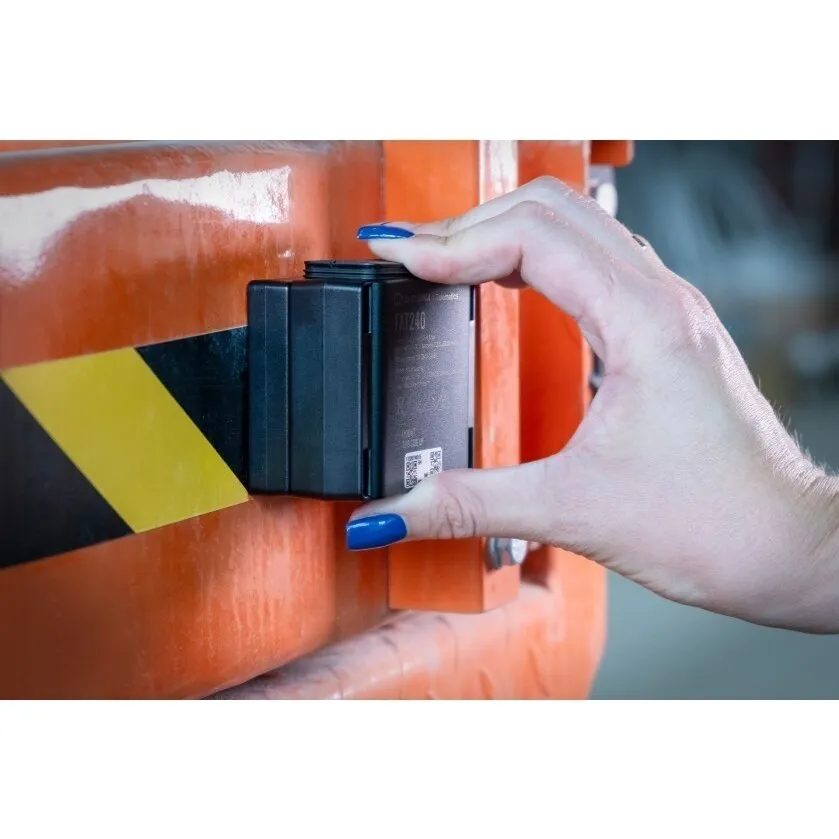

Wenn ein Container, Anhänger oder eine mobile Maschine überwacht wird, ist auch die Befestigung interessant. Der TAT240 ergänzt autarke Batterieortung um eine magnetbasierte Manipulationserkennung. So kann nicht nur ein Ortswechsel, sondern auch ein vereinbarter Wechsel des Befestigungszustands eine Meldung auslösen.
Befestigungszustände als Ereignis nutzen.
Halter / OberflächePassende Magnet-/Tamper-Einheit erforderlich.
TAT240Vereinbarten Zustandswechsel erkennen.
Ereignis + PositionLetzte Position melden; neue Suche nach Profil.
OrtungsportalMeldung auswerten und Reaktion festlegen.Passende Magnet-/Tamper-Einheit erforderlich.
Vereinfachtes Funktionsschema. Die Steuerung zeigt ein Beispiel, keine Verbindung zu einem echten Gerät.

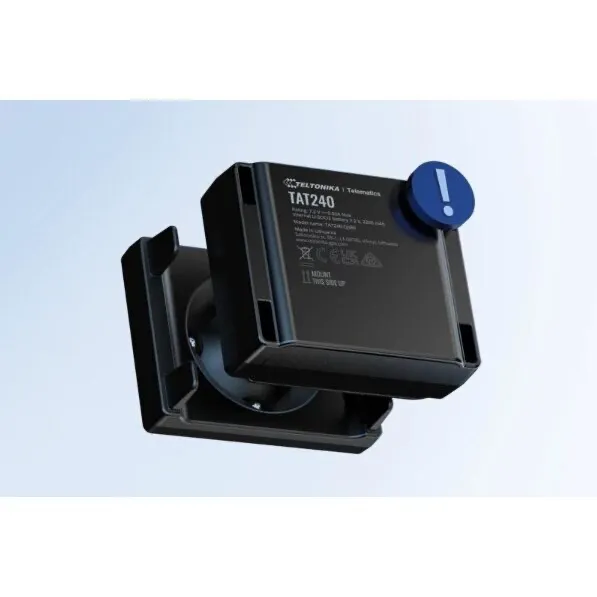

Was die Manipulationserkennung tatsächlich erkennt.
Die Funktion unterscheidet Zustände von Tracker, Halter und Metalloberfläche. Wir wählen den relevanten Zustandswechsel und prüfen ihn an der tatsächlichen Montage. Eine gewöhnliche Magnethalterung ohne Tamper-Funktion ersetzt die dafür vorgesehene Einheit nicht.
Ereignis melden – und bei Bedarf genauer nachsehen.
Ein Ereignis kann zunächst die zuletzt bekannte Position melden. Mit dem passenden Profil folgt eine neue GNSS-Suche; ein Recovery-Modus kann anschließend häufiger berichten. Damit lassen sich Reaktionszeit, aktuelle Positionssuche und Batterieverbrauch nachvollziehbar abstimmen.
Viele Einsatzorte, ein klarer Unterschied zum TAT140.
Container im Bahntransport oder Rennsport, Anhänger, Maschinen, mobile Ausrüstung und Messgeräte sind mögliche Einsatzfelder. Der TAT140 übernimmt autarke Ortung und Backup; der TAT240 ergänzt die Befestigungszustände. Ein Türöffnungsalarm braucht dagegen einen dafür passenden Sensor und Einbau.
Versorgung und Datenweg passend auswählen.
Eine erkannte Manipulation wird über die eingerichtete Mobilfunkverbindung gemeldet. Empfang am Montageort, Datenprofil und Empfängerweg gehören deshalb zum Alarmkonzept.
Alternative mit Satellitenübertragung vergleichenTechnische Daten für Deine Auswahl.
| Versorgung | Li-SOCl₂-Primärbatterie, 7,2 V / 2.200 mAh / 15,84 Wh; nicht laden |
|---|---|
| Maße / Gewicht | Tracker laut Datenblatt: 78 × 63 × 28 mm, ca. 115 g mit Zweizellen-Batterie; Halter separat |
| Gehäuse | IP68 bei intakter Dichtung und geschlossenem Gehäuse |
| Funk / Speicher | LTE Cat 1 / 2G, Bluetooth LE; 128 MB intern |
| Ereignisse | Befestigungszustände mit passender Tamper-Einheit; Event-only oder Event-and-Fix nach Konfiguration |
| Anschlüsse | Micro-SIM; Micro-USB für Service/Konfiguration, nicht zum Laden |
| Temperatur | Aktuelle General description: Elektronik ohne Batterie −20 bis +60 °C; Packgrenzen zusätzlich beachten |
Ausführliche Funktionen und technische Angaben
Parameter und Erweiterungen sind fahrzeug-, firmware- und ausstattungsabhängig. Steuerfunktionen erfordern die dafür freigegebene Hardware; die folgende Übersicht ist keine pauschale Funktionszusage für jedes Fahrzeug.
Technische Daten des TAT240
Funkmodul
| Name | Quectel EG915U-EU mit Teltonika TM2500 |
|---|---|
| Technologie | LTE (Cat 1) / 2G (GSM/GPRS) / GNSS / Bluetooth® LE |
GNSS
- Unterstützte Systeme: GPS, GLONASS, GALILEO, BEIDOU, SBAS*, QZSS*, DGPS*, AGPS*
- Empfänger: 33 Tracking-Kanäle, 99 Akquisitionskanäle
- Tracking-Empfindlichkeit: -165 dBM
- Positionsgenauigkeit: < 2,5 m CEP*
- Optionale Modi verfügbar mit kundenspezifischen Firmware-Anwendungen.
Mobilfunk
| 2G-Bänder | GSM: B2/B3/B5/B8 |
|---|---|
| 4G-Bänder | LTE FDD: B1/B3/B5/B7/B8/B20/B28 |
| Datenübertragung | |
| LTE FDD (CAT 1) | Max. 10 Mbps (DL) / Max. 5 Mbps (UL) |
| GSM (GPRS) | Max. 85,6 Kbps (DL) / Max. 85,6 Kbps (UL) |
Leistung
- Batterie: 2200 mAh, 2S, extrem niedrige Selbstentladung Li-SOCl2 Batterien 7,2V, nicht wiederaufladbar
Physikalische Spezifikationen
| Abmessungen | 78 x 63 x 28 mm (L x B x H) |
|---|---|
| Gewicht | 115 g (mit 2 Zellen Batterie) |
Umgebungsbedingungen
| Temperatur der Elektronik ohne Batterie | −20 bis +60 °C; den Batteriebereich zusätzlich beachten |
|---|---|
| Lagertemperatur (mit Batterie) | -40 °C bis +85 °C (empfohlen max. 30°C) |
| Luftfeuchtigkeit | 5% bis 95% nicht kondensierend |
| Schutzart | IP68 |
Schnittstellen
| GNSS-Antenne | Intern, High Gain |
|---|---|
| Mobilfunkantenne | Intern, High Gain |
| USB 2.0 | Micro-USB |
| LED-Anzeige | 1 Status-LED |
| SIM | Micro-SIM |
| Speicher | 128 MB interner Flash-Speicher |
Funktionen
- Sensoren: Beschleunigungssensor
- Szenarien:
- Verbesserte Manipulationserkennung
- Beschleunigungssensor-Wake-up
- Bluetooth® LE Sensorunterstützung
- Recovery-Modus
- Periodisches Tracking im Stillstand / in Bewegung
- Scheduler mit Zeitzonen
- Backup-Tracking
- Statische Positionsberichte für genaues Asset-Tracking
- Flexible Datensätze basierend auf Bewegung oder Stillstand
- Ereignisbasierte Benachrichtigungen (z. B. Manipulation, Bewegungserkennung)
- Bluetooth LE für die Erweiterung mit externen Sensoren
- Datenübertragung über die für den Empfänger eingerichtete Trackerverbindung; Protokoll nach Firmware und Serverprofil.
Funkbänder und Hardwareausführung nach Bestellcode. Empfangs-, Laufzeit- und Messwerte gelten unter den jeweils genannten Bedingungen. Engere Batterie- und Ladegrenzen zusätzlich beachten.
Aus dem Gerät wird eine nutzbare Lösung.
Position, Zeitstempel und benötigte Werte prüfen wir im vorgesehenen Empfangsweg. Wir kennen Gerätekonfiguration und Ortungsportal und stimmen die Auswertung mit Deinem Einsatz ab.
Einsatz und Ausstattung abstimmenLieferumfang und Zusammenstellung.
Tracker mit der bestellten Primärbatterieausführung und Unterlagen. Bei TAT240 muss die vereinbarte Tamper-/Magneteinheit zur Erkennung passen; normale Halterungen nicht gleichsetzen. SIM und Dienst gemäß Bestellung.
Passende Ergänzungen und Alternativen.
Dein TAT240 im TiProNet Ortungsportal.
Positionen, Verläufe und passende Ereignisse gemeinsam überblicken. Welche Daten und Meldungen verfügbar sind, richtet sich nach Gerät und vereinbartem Aufbau.
Den Zugang wählst Du unter „Portal und SIM“ im Konfigurator. Bereits ausgewählt? Dann ist kein zusätzlicher separater Portalzugang nötig. Für einen schon vorhandenen Zugang stimmen wir die Zuordnung mit Dir ab.
